Page 18

Chapter 2 - TnT-el Portable Appliance

Part No: WCM-TNT-EL

Test Instructions

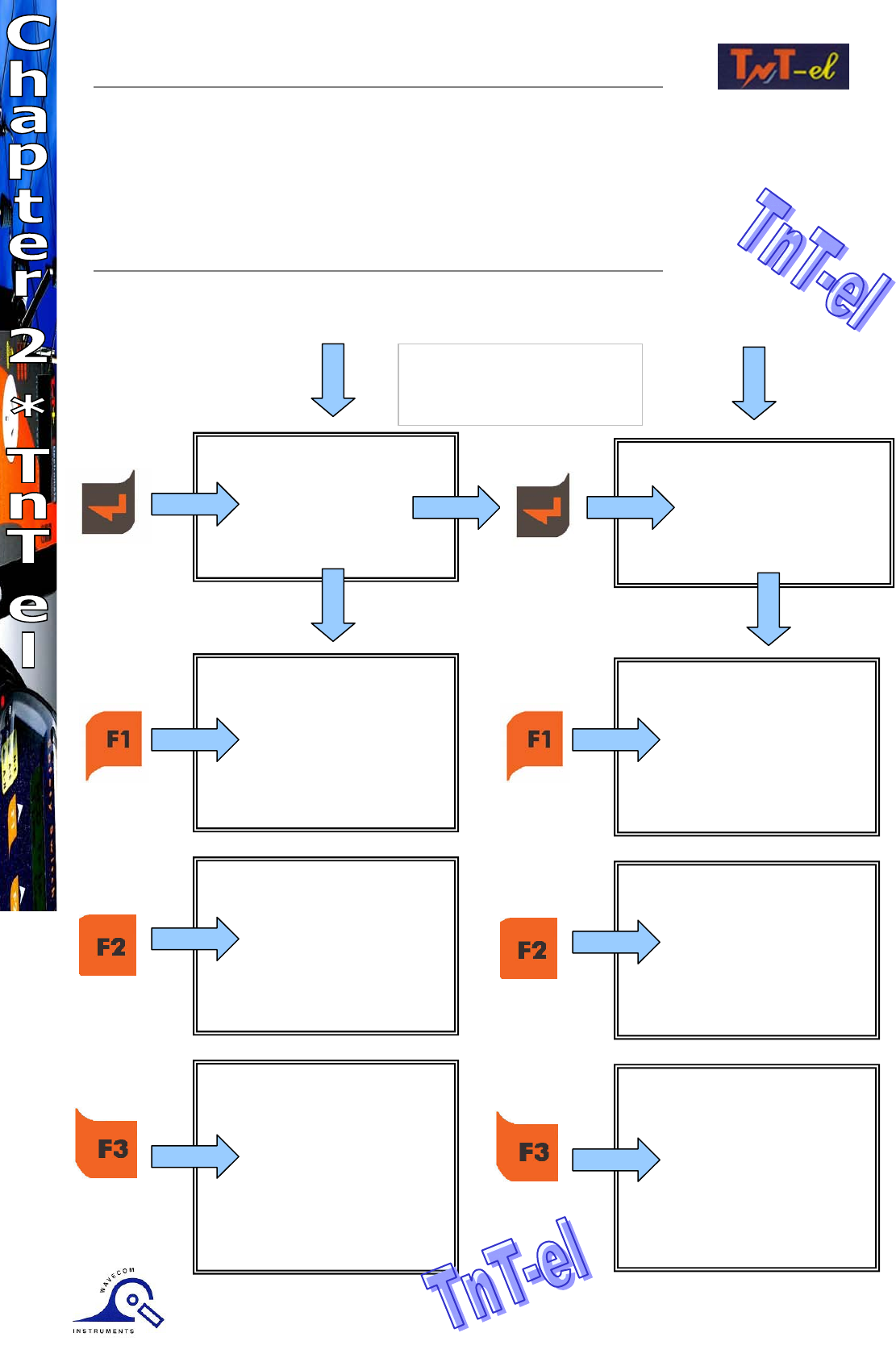

TnT-el Test Function Flow Chart



















 



 







 









Main Menu 1

F1 Earth Test

F2 D/Ins Test

F 3Ext Lead Test

Menu 2

F1Earthed Leakage Test

F2 D/Ins Leakage Test

F3 RCD Appliance

Leakage Test

F1 Earthed Leakage Test

 Mains Supply Test

 NCNT Test

 Earth Bond Test

 Earth Leakage (5mA)

 Results Summary

F1 Earth Test

 Mains Supply Test

 NCNT Test

 Earth Bond Test

 Insulation Test

 Results Summary

F2 D/Ins Test

 Mains Supply Test

 NCNT Test

 Double Ins Test

 Results Summary

F3 Ext Lead Test

 Mains Supply Test

 Earth Bond Test

 Insulation Test

 Continuity & Polarity

Test

 Results Summary

RCD Appliance Leakage Test

 Mains Supply Test

 NCNT Test

 Earth Bond Test

 Earth Leakage (2.5mA)

 Results Summary

D/Ins Leakage Test

 Mains Supply Test

 NCNT Test

 Earth Leakage (1mA)

 Results Summary

Please note:

Menu 1 is

common to all models

[TnT, TnT-el & TnT+]
